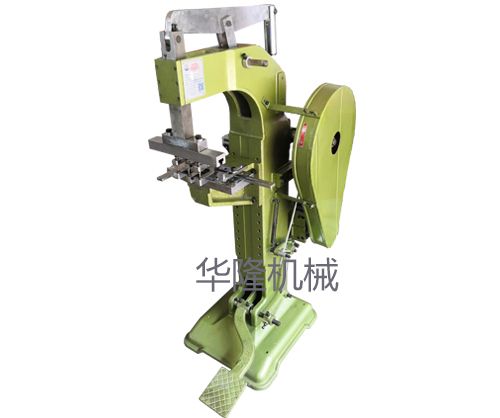

如何測量雞眼機零配件的表面粗糙度

如何測量雞眼機零配件的表面粗糙度

1.比較法：將測量的工件表面與表面粗糙度模板進行比較的方法。這是為了借助檢驗員的視覺觀察和觸摸來比較和判斷工件的表面粗糙度。該方法簡單、適用適用于車間生產檢驗。但是，表面粗糙度樣板需要采用與被測工件相同的材料和加工方法，否則將影響判斷的正確性。在大規模生產中，還可以選擇樣品，并在體驗后將其用作表面粗糙度樣品。

2.光切割法：是利用“光切割原理”測量被測工件表面粗糙度的一種方法。光切割法的測量原理：光源1發出的光通過光闌狹縫2的生產光帶投射到被測工件的表面上為了形成光學部分，在反射光的方向上有一組顯微鏡裝置，它放大光學部分的微觀幾何結構并將其顯示在標線上。左側目鏡的視野是目鏡觀察到的放大圖像。

3.光波干涉法：采用光波干涉顯微鏡和多光束干涉顯微鏡。多光束干涉顯微鏡的優點是測量精度高，可以達到0.001～0.003um；但很難調整，例如，雙光束顯微鏡被廣泛使用。

4、手感法：用觸針直接在工件表面劃痕，測量表面粗糙度Ra值，因此又稱為針描法。

5、接觸法測量原理：傳感器末端裝有非常鋒利的金剛石觸針：測量時，將觸針與待測工件表面接觸；然后，使驅動箱以恒定速度拖動傳感器：當接觸銷沿測量的當表面移動時，針尖沿著峰谷上下移動，其位移通過傳感器改變?yōu)殡娏康淖兓俊Ｈ缓?，放大器計算器通過濾波器直接指示表面輪廓曲線信號。也可以通過放大器記錄圖表評估形狀、Rz和其他參數。
